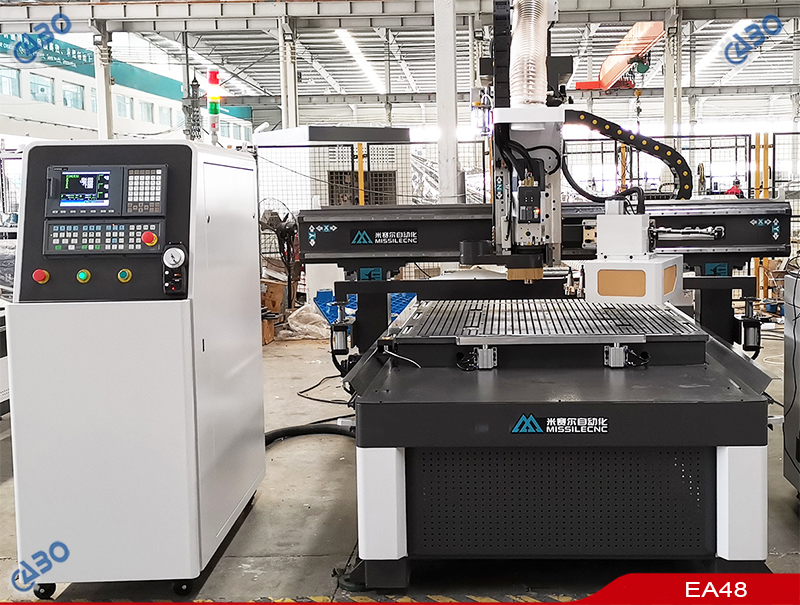

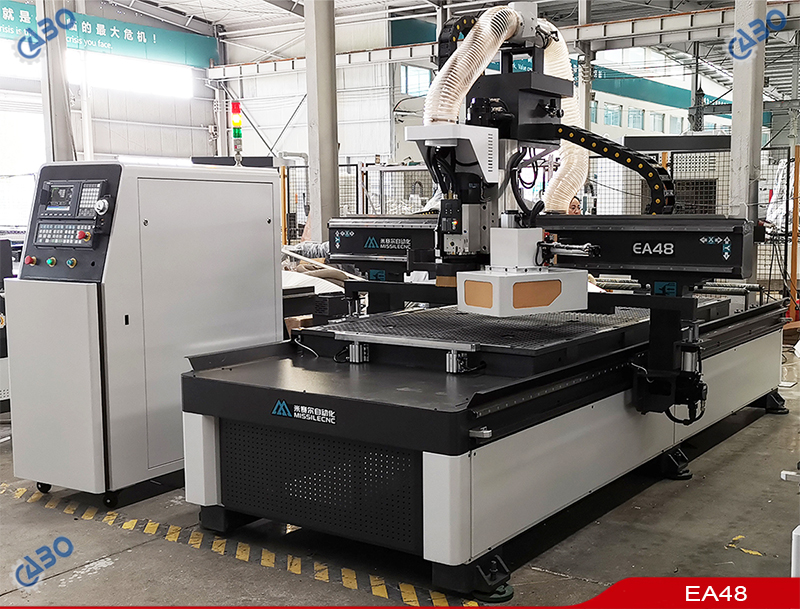

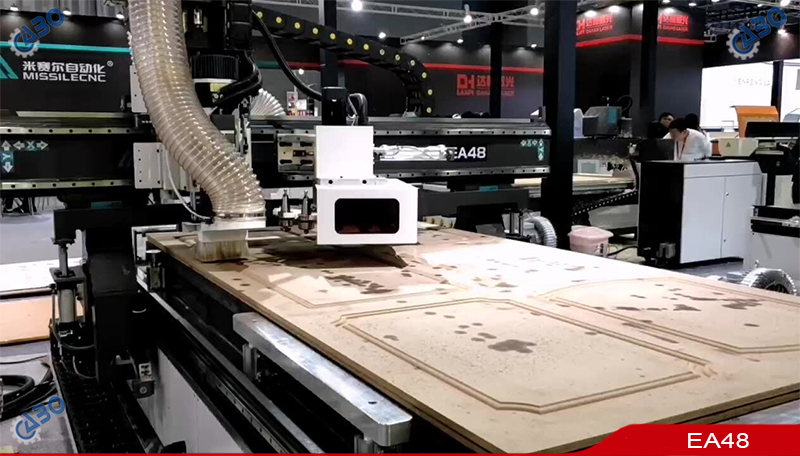

Фрезерный станок с ЧПУ с технологией НЕСТИНГ EA48

Фрезерный станок с ЧПУ с технологией НЕСТИНГ EA48

Нестинг (nesting) — это передовая технология раскроя листовых материалов (дерево, металл, пластик, ткань), при которой детали располагаются на листе максимально компактно, наподобие игры в тетрис. Она позволяет минимизировать отходы, а на станках с ЧПУ — совместить раскрой, фрезеровку и сверление на одном рабочем столе.

Как работает нестинг в производстве? Технология базируется на использовании специализированного программного обеспечения. Компьютер анализирует форму всех необходимых деталей и рассчитывает их оптимальное расположение на полотне материала так, чтобы оставалось как можно меньше обрезков. В мебельной промышленности и металлообработке нестинг обычно реализуется на высокоскоростных фрезерных или лазерных станках с ЧПУ. Главные преимущества - экономия материала.

Уменьшение отходов:

• за счет плотной раскладки, что снижает себестоимость готовой продукции.

Сокращение времени:

• обрабатывающий центр может вырезать деталь, отфрезеровать ее края и просверлить все необходимые отверстия за один цикл, исключая промежуточные перемещения заготовок между разными станками.

Минимум брака:

• снижение человеческого фактора благодаря точности автоматического расчета.

Сферы применения:

• производство мебели: раскрой листов ДСП, МДФ или ЛДСП для шкафов и кухонных гарнитуров с одновременным созданием пазов и отверстий под фурнитуру.

Особенности:

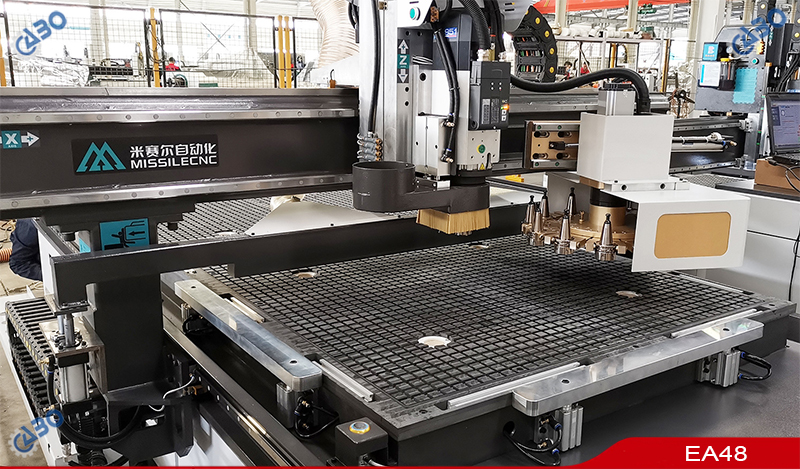

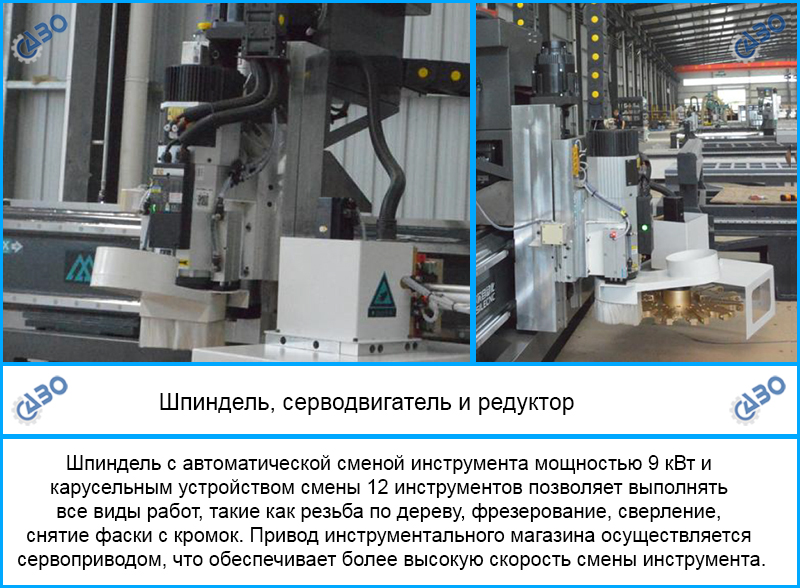

• Фрезерный станок оснащен шпинделем с автоматической сменой инструмента мощностью 9 кВт и 12 карусельными магазинами, что делает его универсальным инструментом: фрезерование, сверление, резка, снятие фаски с кромок и т.д.

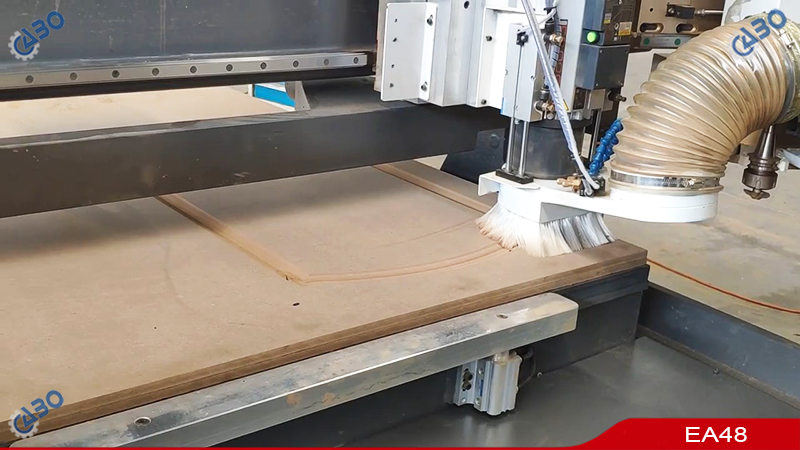

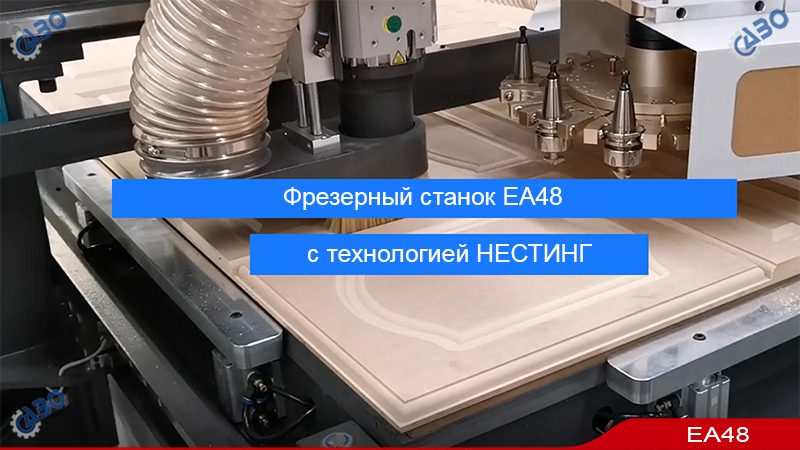

• Фрезер идеально подходит для изготовления дверц шкафов и всех видов резьбы по дереву.

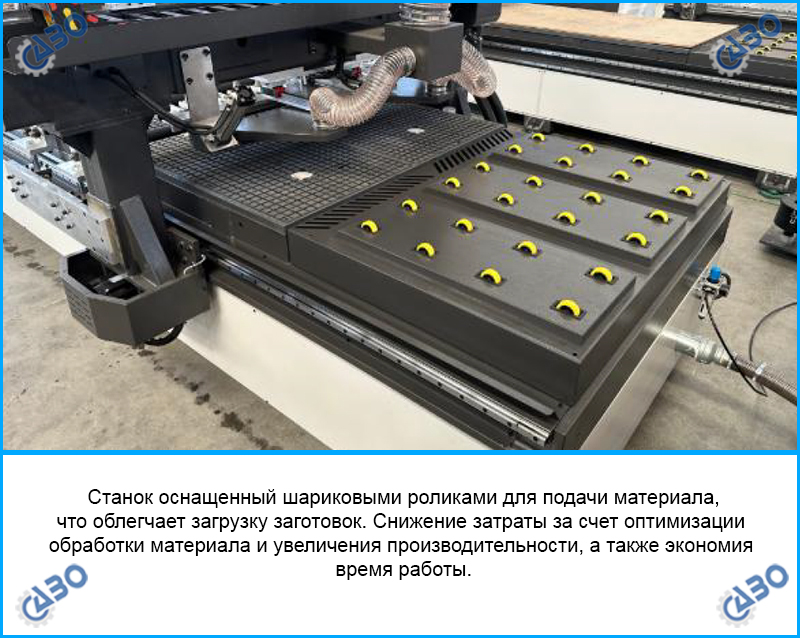

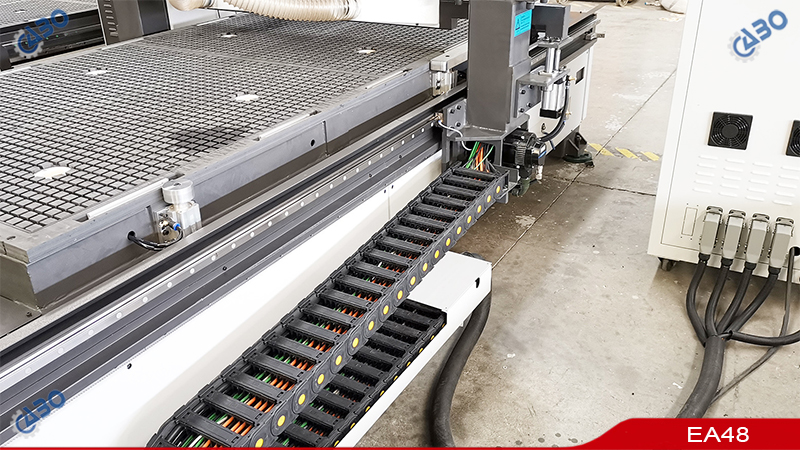

• EA48 оснащен осями X и Y с выдвижными штифтами и фиксаторами.

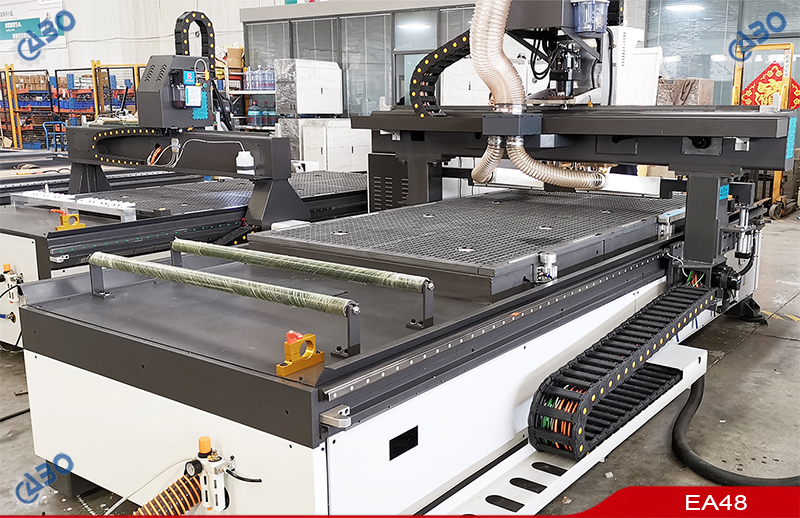

• EA48 оснащен толкателем, который может сбрасывать обрабатываемые материалы с рабочего стола, одновременно очищая поверхность стола. В этом случае оператор может легко загружать материалы, а новые материалы надежно фиксируются.
• Большая площадь обработки: 130 см на 250 см
• Серводвигатели 4 шт и редуктор 1 шт - производитель Япония.

Технические характеристики:

• Рабочая область: 1300×2500 мм
• Шпиндель - ATC с воздушным охлаждением, 9 кВт (HQD)

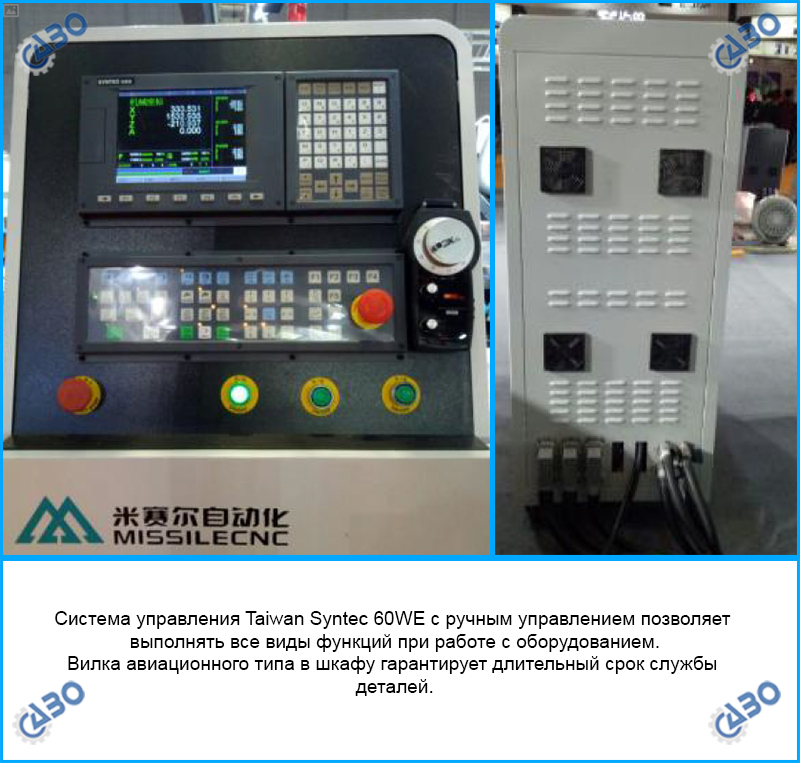

• Система управления — Syntec 60WE

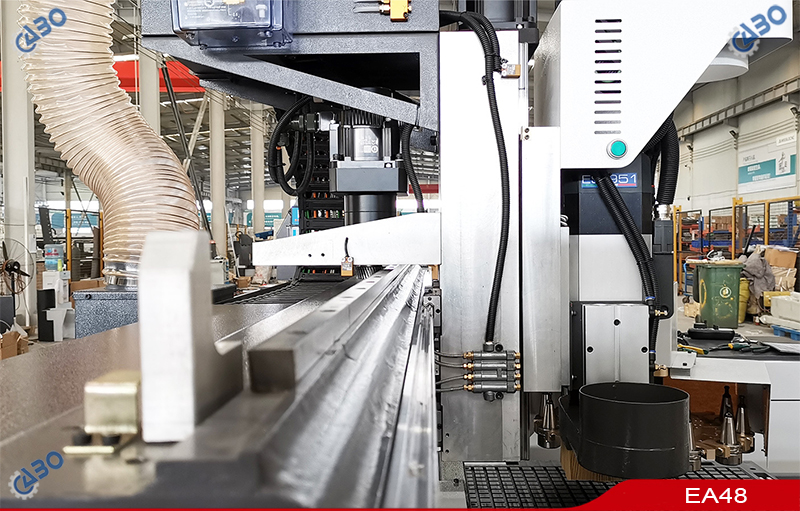

• Передача: X,Y — высокоточная рейка; Z — Шарико-винтовая передача (ШВП) Taiwan TBI; Квадратные линейные направляющие T-win 25 мм
• Привод — 4 сервопривода Japan Yaskawa 1 кВт;
• Редукторы SHIMPO (3)
• Инвертор — Fuling 11 кВт;
• Стол — вакуумный; насос Becker 5,5 кВт
• Точность позиционирования: ±0,02 мм
• Повторяемость: ±0,02 мм
• Макс. скорость перемещения: 80000 мм/мин
• Макс. рабочая скорость: 30000 мм/мин
• Скорость шпинделя: 24000 об/мин
• Питание: AC380 В, 3 фазы, 50 Гц
• Габариты: 4,5 × 2,35 × 1,92 м
• Вес: 2000 кг
